Rapid Prototyping:     Letvægts 3D-mus






Download: eDrawing (exe)




  3D-mus bruges af alle der arbejder med 3D CAD programmer.

3D musen fra 3Dconnexion har en ret tung fod. Den høje vægt er nødvendig for at få musen til at stå stabilt på bordet men vægten er samtidig også grunden til at de færeste tager musen med ud af kontoret. Den bevægelige knub er desuden sart og endnu en grund til at men ikke lige smide 3D musen i tasken sammen med den bærbare computer.

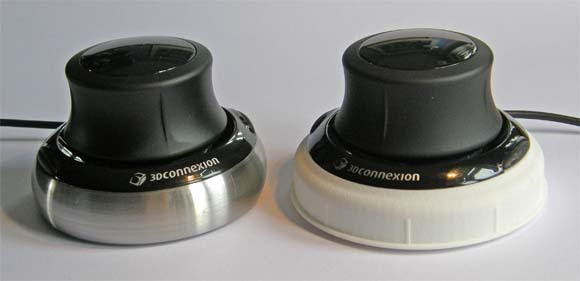

For at lave en transportabel letvægtsmus blev den tunge metal fod skiftet ud med en ny fod i plast.

Først blev den originale metal fod opmålt og brugt som grundlag for en CAD model af den nye fod. Modellen af den nye fod blev sendt fra SolidWorks til Shapeways der fremstiller rapid prototyping modeller online.

Her er en serie billeder af hvordan den originale metalfod blev udskiftet med den nye plast fod.

3D musen med den nye fod vejer kun 20% af den originale mus.

Det er muligt at få kopier af plast foden fra 4TECH Shop hos Shapeways





Udskiftning af metal foden:

Her er en serie billede af hvordan metalfoden blev udskiftet med den nye plast fod.














Håndstøtte:

For at kompencere for den manglende vægt fik 3D musen en aftagelig håndstøtte i krydsfiner. Håndstøtten holder musen fast når man bruger den.







Transportbestyttelse:

Et paprør blev tilpasset så den kunne besytte musens styre knob under transport. Plastfoden er tilpasset så den passer til paprøret. Den indvendig diameter af røret er 81 mm.
